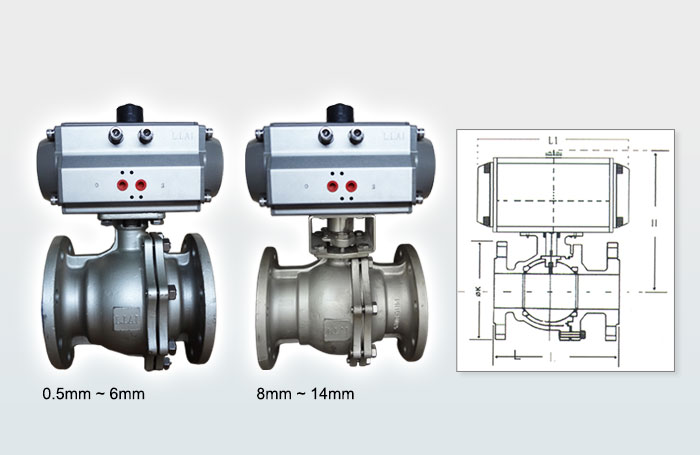

氣動二片式球塞閥 JIS 10K
材質表
零件名稱 材質
閥體/閥蓋 SCS 13 SCS 14 A216 WCB
球塞 SCS 13 SCS 14 SCS 13
軸心 SUS 304/SCS 13 SUS 316/SCS 14 SUS 304/SCS 13
壓板 SCS 13 SCS 13 SCS 13
閥座 PTFE/Virgin TFE/Fiberglass Filled TFE
軸心填料 PTFE/Virgin TFE/Fiberglass Filled TFE
墊片 PTFE/Virgin TFE/Fiberglass Filled TFE
螺絲 SUS 304 SCM 3
尺寸表  (單位:MM)
球閥尺寸 Φ A L Φ F G T Φ K Φ H(PCD) Φ M N H L1
1/2 15 108 52 1 12 95 70 15 4 150 145
3/4 20 117 58 1 14 100 75 15 4 155 145
1 25 127 70 1 14 125 90 19 4 160 145
1 1/4 32 140 80 2 16 135 100 19 4 175 145
1 1/2 40 165 85 2 16 140 105 19 4 195 158.5
2 50 178 100 2 16 155 120 19 4 200 158.5
2 1/2 65 190 120 2 18 175 140 19 4 235 210.5
3 80 203 130 2 18 185 150 19 8 260 247.5
4 100 229 155 2 18 210 175 19 8 290 268.5
5 125 300 185 2 20 250 210 23 8 360 345
6 150 340 215 2 22 280 240 23 8 390 408.5
8 200 450 265 2 22 330 290 23 12 - -
10 250 533 325 2 24 400 355 25 12 - -
12 300 610 370 3 24 445 400 25 16 - -
14 350 686 415 3 26 490 445 25 16 - -
